Études automatisées des dégradations


Si l’acquisition numérique d’un monument vise en premier lieu la détermination exhaustive de sa géométrie, les capteurs actuels et les logiciels de traitement de données permettent également d’extraire des informations relatives aux différentes pathologies de dégradation des surfaces numérisées. Les cartographies générées peuvent être utilisées par les restaurateurs et les conservateurs.

Une méthodologie a été développée par notre société qui utilise l’analyse morphologique et chromatique des données permettant la réalisation d’une cartographie préliminaire automatisée des pathologies des parements, selon les règles définies par l’ICOMOS.

En 2018, Archéotech a été mandaté pour le relevé complet de la cathédrale de Lausanne. L'ensemble intérieur et extérieur a été mesuré par laserométrie et photogrammétrie. Les données récoltées ont permis le développement d'une application de détection automatisée des différentes pathologies de la pierre. Grâce à l'analyse de la micromorphologie, de la colorimétrie et de la photométrie laser des surfaces, les dégradations des parements extérieurs de la cathédrale ont pu être cartographiées et quantifiées, avec une attention particulière aux dégâts dus au ruissellement de l’eau, en déterminant les colonisations biologiques, les croûtes et les lacunes.

image-1

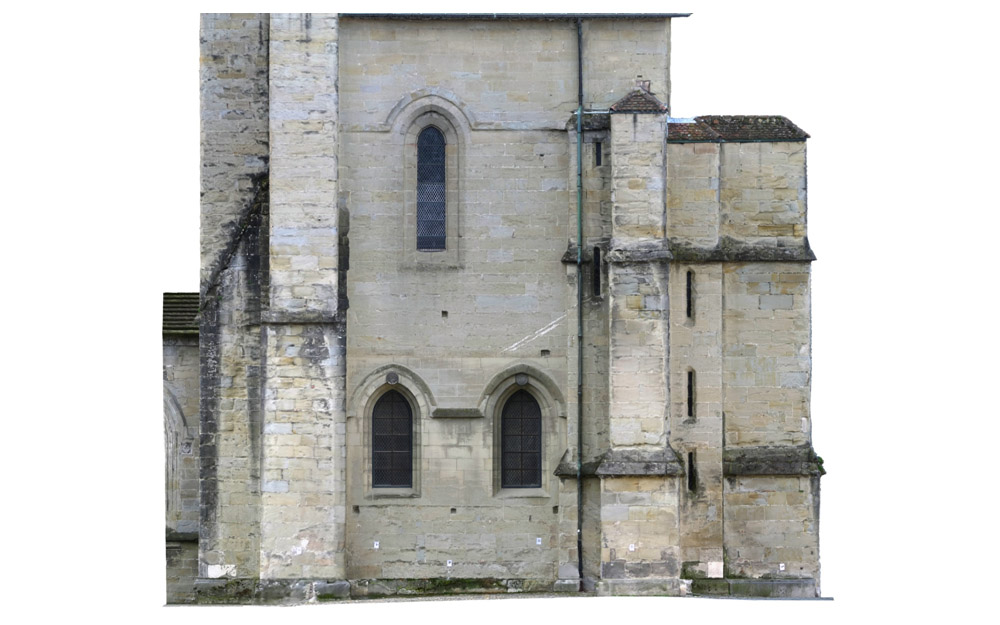

Façade restituée en 3D de la cathédrale de Lausanne (VD), coloriage des points à partir des photos
image-2

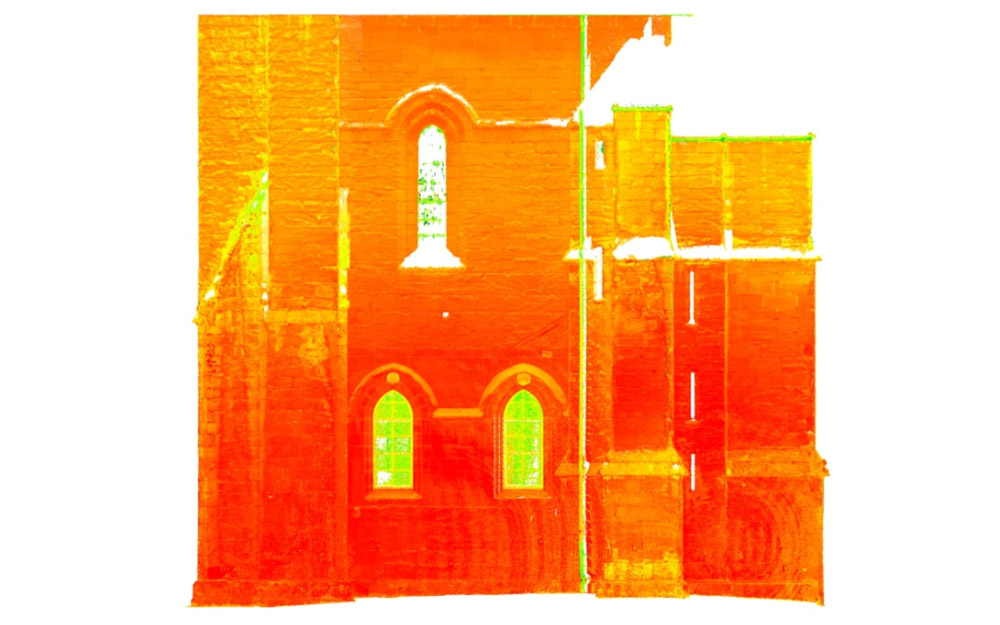

Analyse de rugosité
image-3

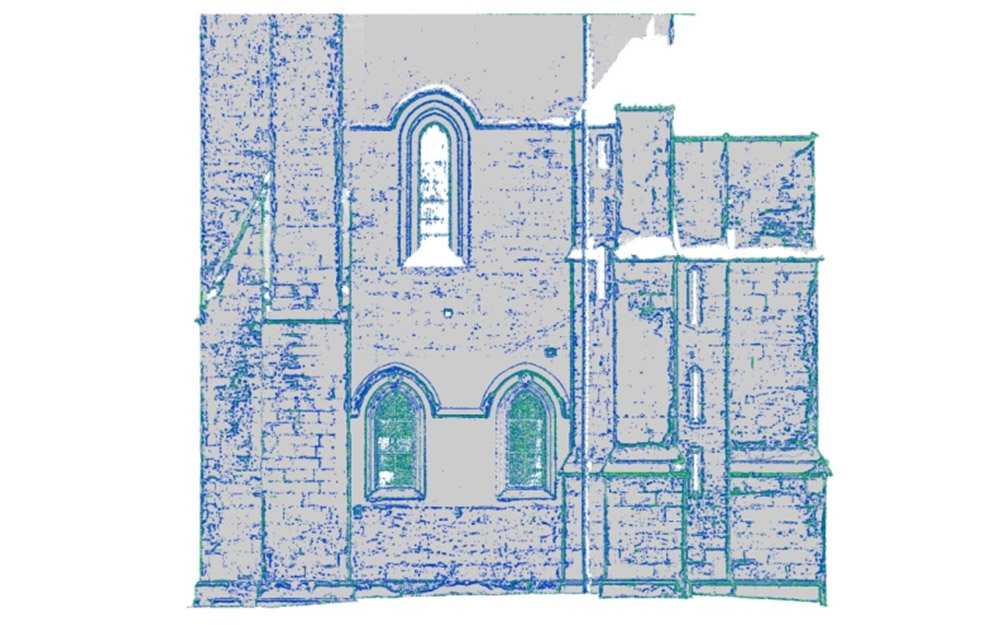

Analyse de rugosité : on voit apparaître l'érosion, les trous ou les parties manquantes
image-4

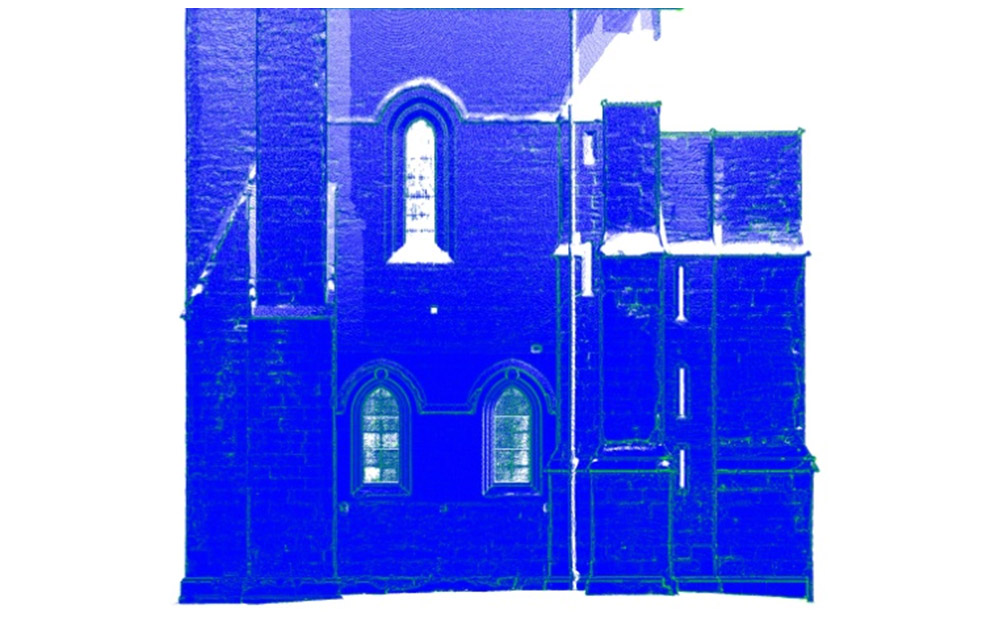

Analyse d'intensité : aide à la compréhension des croûtes, dépôts et patines
image-5

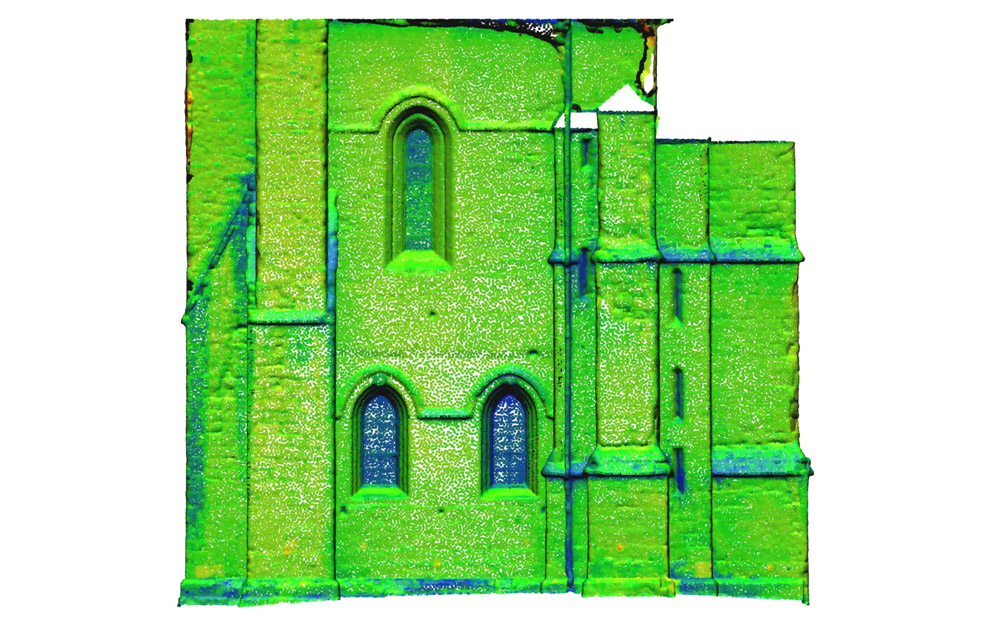

Analyse thématique par couleur : création de cartes RGB
image-6
Analyse thématique par couleur : aide à la compréhension des altérations chromatiques
image-7

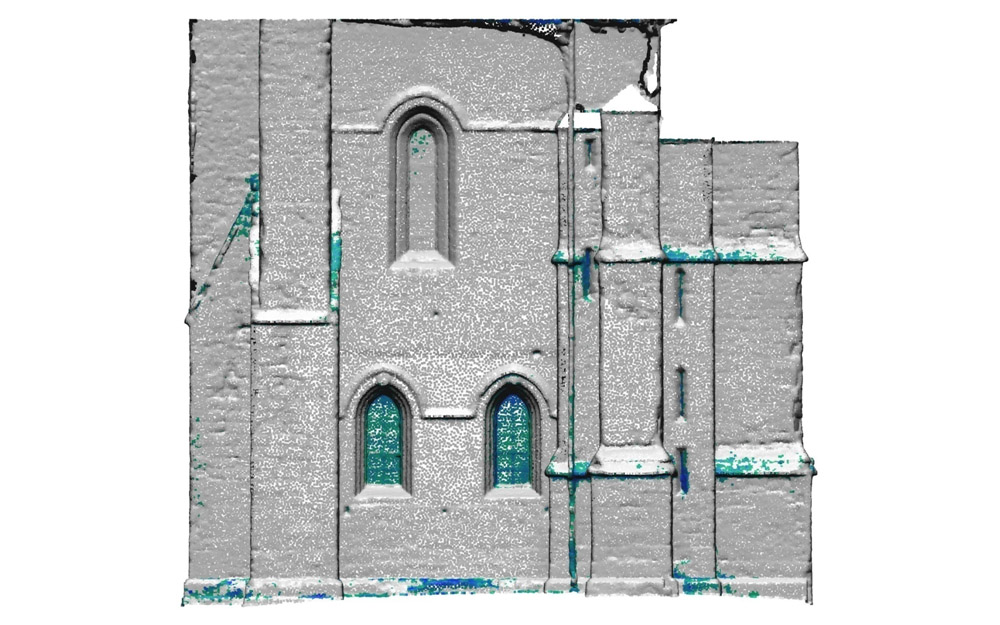

Analyse thématique par couleur : aide à la compréhension des croûtes et dépôts sur la surface
image-8

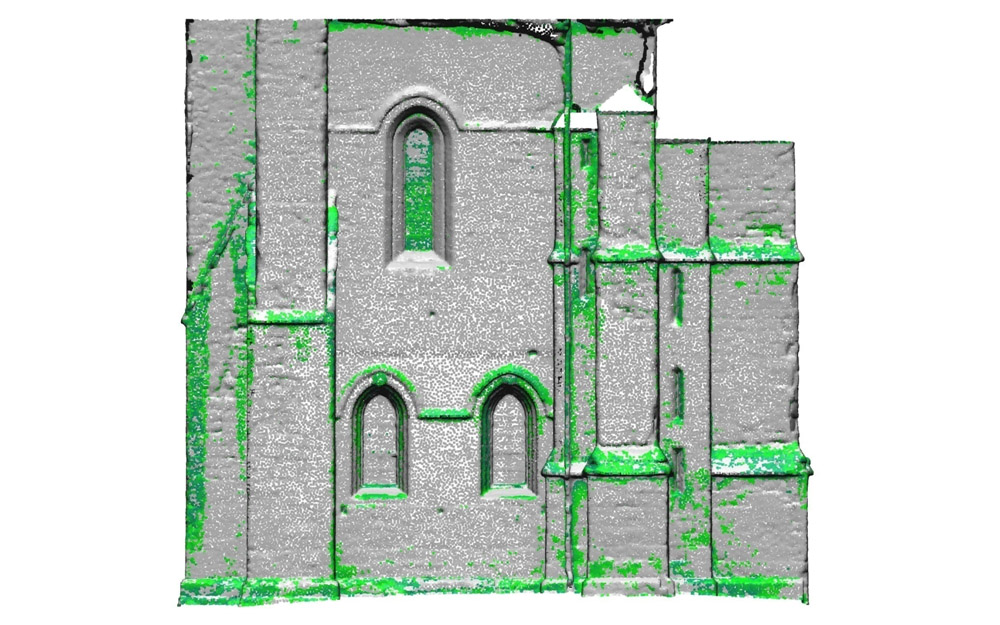

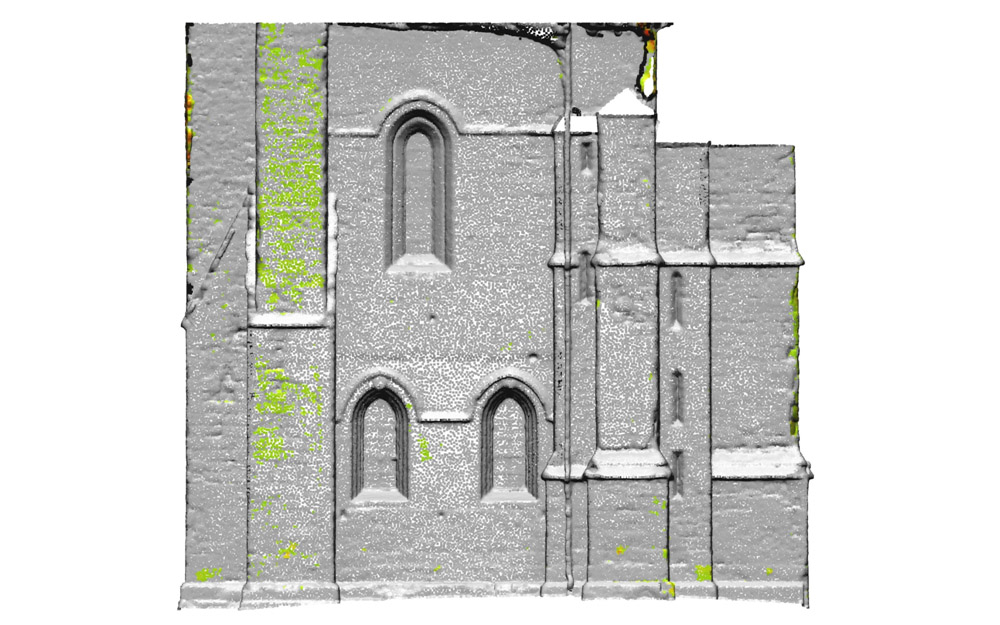

Analyse thématique par couleur : aide à la compréhension des mousses et lichens
image-9

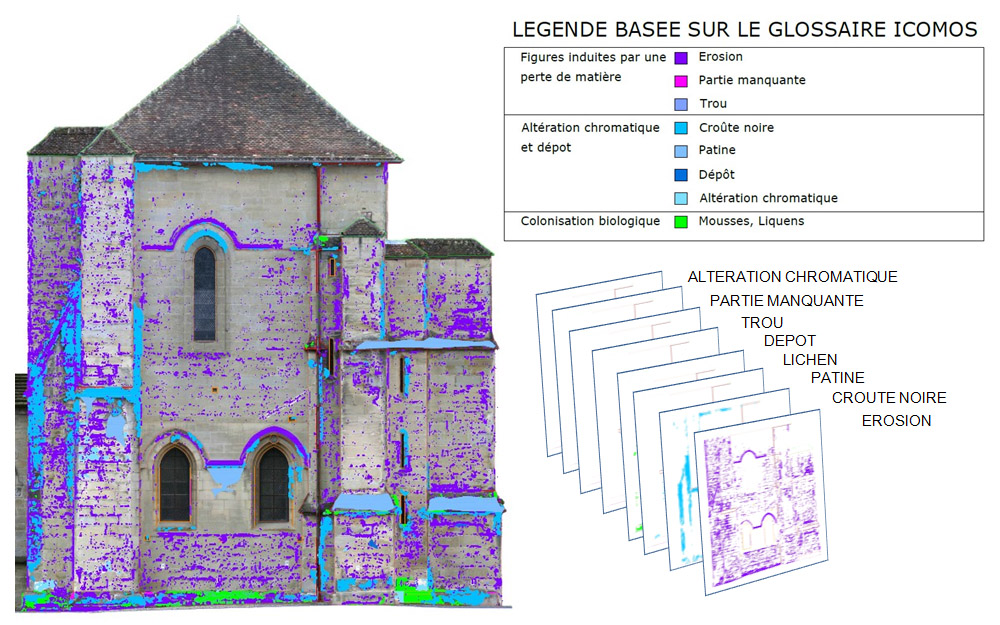

Typologies des dégradations détectées ordonnées selon le glossaire de l'ICOMOS
image-10
Le résultat de l'analyse sur la cathédrale de Lausanne: e rouge, les croûtes – en bleu, les lacunes – en vert, les colonisations biologiques
