Un nouveau type de capteur permet de modéliser en 3D rapidement des espaces réels. Il saisit des espaces intérieurs en alliant de la photographie haute définition en HDR et 6 capteurs laser de court métrage. Le capteur est déplacé dans l’espace à mesurer. Au fur et à mesure du relevé sur le terrain, les différentes stations se géoréférencent automatiquement les unes par rapport aux autres. À chaque position, le capteur enregistre l’espace à 360 degrés sur le plan horizontal et +80 et –80 degrés sur le plan vertical; la durée d’une capture est de l’ordre de 60 secondes.

La saisie est contrôlée avec un iPad Pro relié au capteur par une connexion WIFI; l’opérateur pilote les numérisations à distance, lui permettant ainsi de ne pas se retrouver dans la scène en cours de mesure. Une fois la station géoréférencée, le capteur peut être déplacé à la position suivante.

Une fois le modèle 3D obtenu, l’interface Web de l’application permet d'évoluer dans le site de la même façon que dans Google Street View; les cercles au sol correspondent aux différentes positions du scanner: chaque station peut être visualisée en tournant sur 360 degrés en regardant vers le sol ou vers le plafond. L’application permet de documenter les éléments visibles en ajoutant des étiquettes qui peuvent renvoyer par exemple à des pages Web décrivant tel ou tel objet. Les cotes de tous les objets peuvent être extraites à partir de n’importe quelle vue.

Exploitation des nuages de points

Les nuages de points colorisés obtenus par le dispositif Tango sont exportés en XYZ ou en E57 (format standard Leica): ils peuvent être ouverts avec l’application Open Source Cloud Compare de EDF (www.danielgm.net/cc/release/). Chaque zone du nuage peut être extraite pour former un objet indépendant. Le programme CloudCompare permet d’extraire:

• les coordonnées X, Y, Z de n’importe quel point et de mesurer des distances point à point
• de mesurer des angles et des surfaces
• d’extraire des profils vectoriels selon n’importe quel plan de l’espace
• de visualiser les nuages en 3D par la méthode anaglyphiques, NVidia Vision ou Oculus
• de visualiser les nuages en 3D et de calculer des orthophotographies depuis n’importe quel point de vue

Avantage

• Mesures rapides et faciles de bâtiments, fouilles ou infrastructures techniques
• Génération des modèles 3D de qualité photographique
• Possibilité d'évoluer dans le modèle 3D et de documenter le lieu en ajoutant des tags et des hyperliens
• Possibilité d'exploiter les nuages de points obtenus

Domaines d'intervention

Patrimoine, muséographie, architecture, reconstruction historique, urbanisme, archéologie, maintenance de sites, documentation, ethnographie

image-1
Cliquez sur l'image pour démarrer la visite virtuelle d'une fouille
image-2
Cliquez sur l'image pour démarrer la visite virtuelle de l'exposition COSMOS
image-3
Cliquez sur l'image pour démarrer la visite virtuelle
image-4
Il est possible d'extraire des mesures en tout temps
image-5

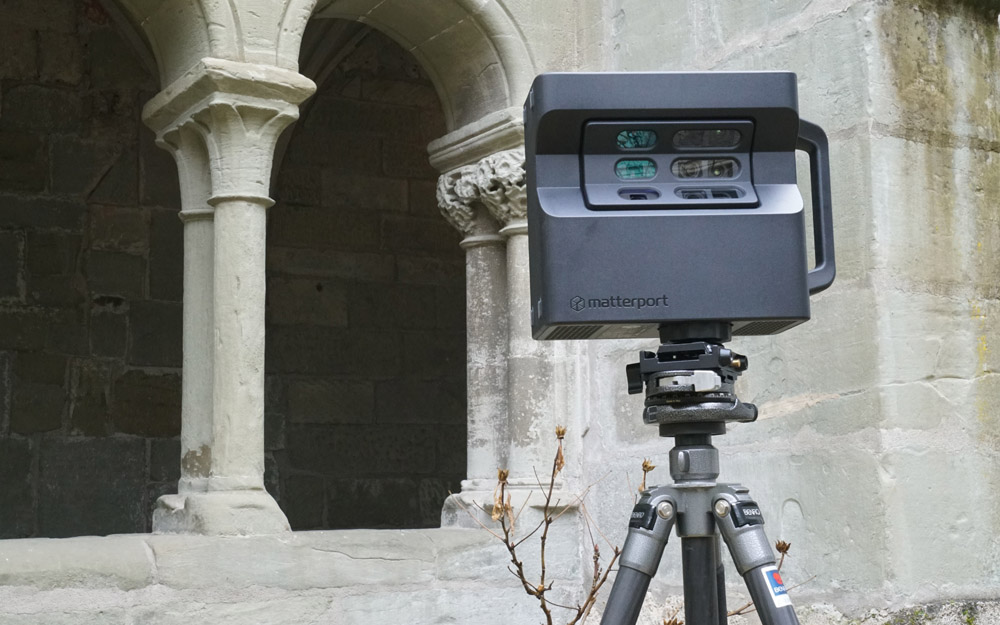

La caméra matterport prend moins de 60 secondes pour enregistrer une vue à 360°
  • image-6
  • image-6
  • image-6
Avec chaque station, on obtient un panorama HDR parfaitement équilibré
image-7

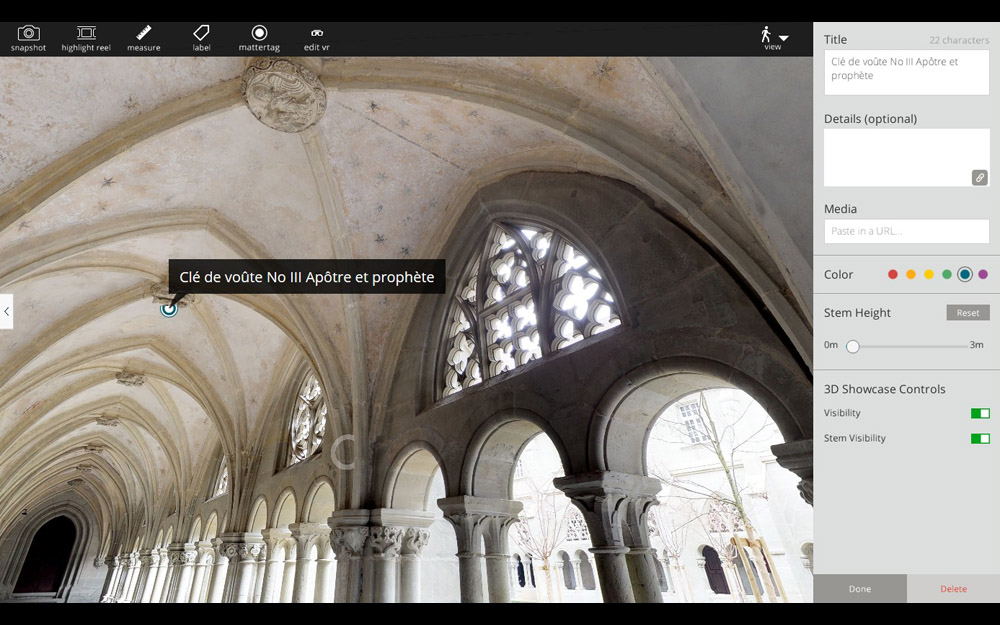

Afin de donner plus d'informations, chaque objet peut être étiqueté avec un hyperlien
